在word2003中插入Autocad图形文件的几种办法总结

介绍： 该文讲述了在Word2003中插入AutoCAD的3种办法及需要注意的地方，用此办法达成图文混排，既可便捷录入文字，又可发挥AutoCAD便捷绘图之长。

大家都了解Word2003图文混排功能很强大，但绘制图形没AutoCAD便捷，一般情况大家用Word2003录用文字，再在其中插入AutoCAD图形文件，各取所长，达成图文混排。
但Word2003不支持对AutoCAD图形文件格式的直接调用，那样怎么样在Word2003中插入AutoCAD图形文件呢，下面介绍了3种办法。

word2003官方免费版：http://www.cr173.com/soft/4979.html

1借助windows xp提供的剪贴板功能

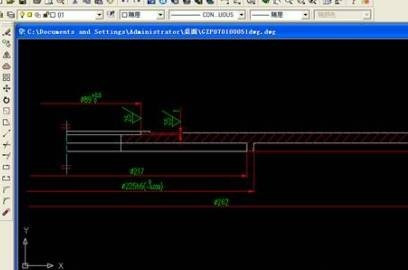

第一在AutoCAD环境中绘制图形，图形绘制好之后，借助AutoCAD窗口缩放、范围缩放和实时缩放功能将需处置的图形放大到充满整个窗口，再用窗口方法框取窗口中所有对象，再点取工具栏中的Copy to Clipboard图标，将AutoCAD图形拷贝到剪贴板中。退出AutoCAD，进入Word2003中，将光标移动到欲插入图形地方，点取工具栏中的粘贴按钮，马上AutoCAD图形插入Word2003中。
在处置过程中，有几个方面方法应该注意：
改变AutoCAD绘图窗口的背景色为白色：
AutoCAD的缺省绘图窗口颜色为黑色背景。为了使AutoCAD的背景色与Word2003的缺省背景色--白色背景相一致，以便于编辑处置，可通过以下办法改变AutoCAD绘图窗口的背景色。即在AutoCAD环境中，通过点取Tools→Preferences→Display→Colors依次打开各级菜单，然后再点取Basic Colors中的白色方块即可完成白色背景的设置。然后再用windows xp的剪贴板功能进行操作。
注意图层颜色的控制：
在AutoCAD中绘图前，总是概念了一些图层，因此绘制的图形总是含有多种颜色，为了能在Word2003中的白色背景中看清这类彩色线条，同时也为了能在黑白打印机获得更好的打印成效，总是需要将各图层的颜色变成黑色，以获得黑白图形，办法如下：第一框取窗口中所有对象，然后将选取颜色控制为黑色，即可将所有图层的线条变成黑色。对于含有标注尺寸线的，需要先分解标注尺寸线，然后再选取对象。
尽量地增大窗口尺寸：
在借助Windows剪贴板前，在AutoCAD环境中，应尽量地增大窗口尺寸，可通过关闭一些工具条，压缩命令行占有行数或设置更高的图形显示模式来增加窗口的大小，同时让绘制的图形尽可能充满整个绘图窗口。如此在Word2003中可获得较高的图形明确度。同时，在Word2003中处置图形时，图形的界限与实质图形的界限较一致，便于图文混排时排版紧凑，图形与文字间留有较小的间隙。
2将AutoCAD图形文件格式进行转换
Word2003可以处置的图形格式有BMP、JPG等，所以只须将AutoCAD图形文件格式进行相互转换即可。其实AutoCAD中本身提供了将AutoCAD格式图形存盘为BMP、TGA、TIFF格式的办法，但它并非在文件菜单中的另存为选项中，具体办法如下：
按以上办法将图形放大至整个绘图窗口，通过菜单选取Tools→Display Image→Save，然后依据需要调整好相应的设置，并选择存盘的图形格式，填入存盘文件名即可。
在Word2003中通过菜单选取插入→图片→来自文件，即可完成AutoCAD图形文件的处置，达成图文混排。
3借助BetterWMF软件来进行转换
借助BetterWMF软件来进行转换，可以到下载最新汉文版本。BetterWMF是一款可以将AutoCAD中的图形拷贝到Word中的软件，它的独特之处是在拷贝时可以自动去除那恼人的黑色背景、自动修剪图形的空白边缘、自动填充颜色、自动将DWG格式文件转变为WMF格式。另外，它还能对图形进行缩放、旋转，并能依据需要对不同颜色的线条设置线宽。
具体用时，第一打开这款软件，设置好有关参数，然后在AutoCAD中选好图形，点复制按钮，此时已按你的需要复制到剪切板，最后在Word2003中，定好地方，点粘贴按钮即可。
通过推行证明，借助这3种办法在Word2003中插入AutoCAD图形文件都很便捷。
