单端反激变换式开关电源变压器设计

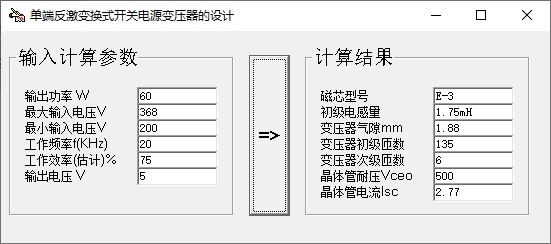

单端反激变换式开关电源变压器设计是一款功能强大，专业好用的计算开关变压器感值的软件，软件拥有直观的操作界面和丰富的功能，软件只须输入条件项目参数,电感和圈数可自动计算出来,然后在依据计算的参数作为参考调整。

参数设置：

单端反激变换式开关电源变压器设计最新版参数明细

条件项目: 数值 单位 数值 单位

输入AC电压最小 165.0 V 占空比

输入AC电压最大 235.0 V Krp取值 0.6

工作频率 50000.0 HZ 效率 0.8

初级反射电压 135.0 V Bm 0.2 T

输出直流电压1 24.0 V 负载电流1 2.0 A

输出直流电压2 24.0 V 负载电流2 2.0 A

输出直流电压3 24.0 V 负载电流3 0.1 A

输出直流电压4 5.0 V 负载电流4 0.5 A

反馈电压 16.0 V 负载电流5 A

输出直流功率 100.9 w 电流密度 400.0 A/cm2

窗口借助系数Ku 0.43

计算初级和次级绕组圈数：

单端反激变换式开关电源变压器设计计算办法1、
